日本藤倉Fujikura 88R12帶狀光纖熔接機 原裝進口

發布時間：2019-02-28人氣：307

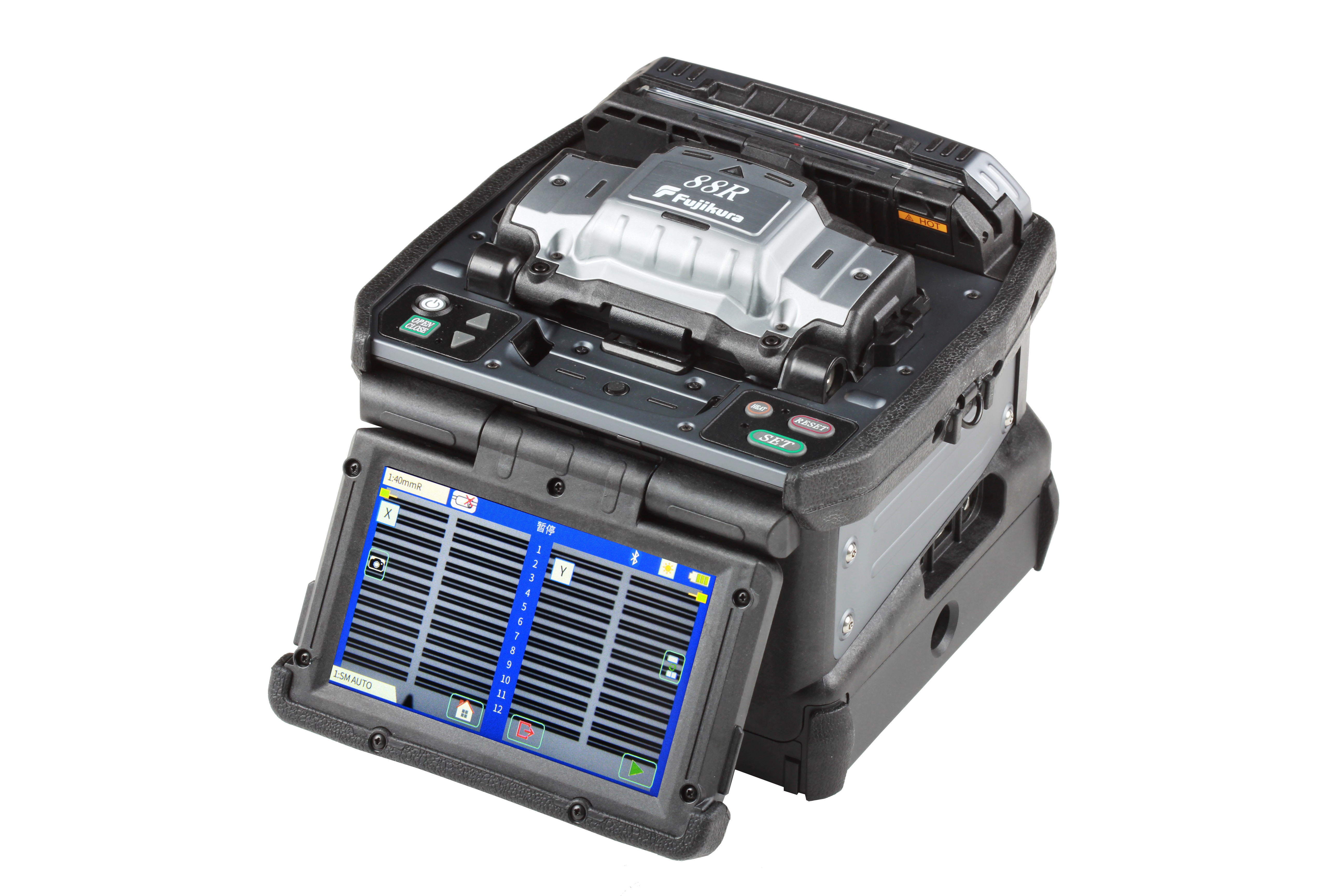

Fujikura 88R12帶狀光纖熔接機

產品介紹
藤倉研發以及生產熔接機的歷史已經超過30年，其設計處于業界的領先地位，也被公認為世界上熔接機行業的領導者。

88R12帶狀光纖熔接機配備有最多能夠應對12芯光纖的大范圍加熱區域，在電極棒之間能夠均勻地融化光纖并且通過分析電弧的亮度，來實時控制放電的強度。帶狀光纖熔接機雖然不具備纖芯對準能力，但是藤倉通過分析利用放電過程中光纖表面的張力作用，來有效減小光纖偏移所帶來的影響。

88R12帶狀光纖熔接機標配有一副備用的12芯光纖V型槽，且安裝了備用的電極棒。備用V型槽可以在施工現場進行更換，大大縮減了由于現場維護保養所浪費的時間，進一步提升了工作效率。

在不斷創新的同時，88R12熔接機也實現了操作功能的人性化，自動化的防風蓋和加熱器能夠幫助操作人員使用最少的手動操作步驟來完成整個熔接流程。加熱器表面的構造便于定位和放置熱縮管，能夠?qū)峥s管的中心與加熱器的中心對準。

88R12熔接機配備有藤倉首創的智能刀片管理技術，可以同時和兩把CT50切割刀及一把RS02/03帶狀光纖熱剝除鉗進行藍牙無線連接。智能刀片管理技術是基于熔接機和光纖切割刀無線連接的創新功能，通過持續觀察切割刀的切割效果，可以在檢測到刀片磨損的時候，控制切割刀自動旋轉刀片。

88R12熔接機的攜帶箱整合了多種用途，攜帶箱打開后就可以開始熔接操作，并且根據不同的操作環境，可以選擇將熔接機放置于攜帶箱的頂部或是將工作托盤取出進行操作。最新的工作托盤配備有兩個大空間抽屜可存放工具和電池，并且托盤可以分開成兩個部分以適應不同的工作場景。

除了以上這些新的功能之外，88R12熔接機還能管理連接的切割刀刀片壽命，控制帶狀光纖熱剝除鉗的剝除條件等，使其成為藤倉有史以來智能化、人性化、自動化程度最高的帶狀光纖熔接機。

產品特點
*12芯帶狀光纖熔接機
*更先進的自動化架構
*利用放電過程中光纖表面的張力作用減小光纖偏移
*可以在施工現場進行更換的備用12芯光纖V型槽
*可以兼容各種類型12芯帶狀光纖的光纖夾具
*人性化的多功能攜帶箱
*可藍牙無線連接CT50光纖切割刀和RS02/03帶狀光纖熱剝除鉗
*大容量鋰電池
*5英寸彩色液晶觸摸屏
*內置教學視頻和PDF操作手冊

技術參數

光纖對準方式		利用光纖熔接過程中表面張力作用進行包層對準
適用光纖芯數		單芯, 2, 4, 5, 6, 8, 10, 12
適用光纖類型	光纖類型	單模光纖
	光纖類型	多模光纖
	包層直徑	約為125μm
適用涂覆層	光纖夾具	涂覆層形狀：參考夾具類型
適用涂覆層	光纖夾具	切割長度：10mm
光纖熔接效果	熔接損耗	ITU-T G.652：平均0.05dB
		ITU-T G.651：平均0.02dB
		ITU-T G.653：平均0.08dB
		ITU-T G.655：平均0.08dB
		ITU-T G.657：平均0.05dB
	熔接時間	SM FAST模式：平均14~15秒
	熔接時間	SM AUTO模式：平均19~20秒
適用熱縮套管	熱縮套管類型	加熱收縮型套管
	熱縮套管長度	最大66mm
	熱縮套管直徑	加熱前最大6.0mm
熱縮套管加熱效果	加熱時間	40mm FP-05模式：約為38~40秒
		40mm FP-04T模式：約為17~19秒
		Single 40mm模式：約為14~16秒
		Single 60mm模式：約為13~15秒
光纖拉力測試		約為2.0N
電極棒壽命		約為1,500次熔接
外觀屬性	尺寸W	約為170mm（不包括突出部）
	尺寸D	約為173mm（不包括突出部）
	尺寸H	約為150mm（不包括突出部）
	重量	約為2.6kg（含電池）
環境適應能力	溫度	使用環境：-10~50℃
	溫度	存儲環境：-40~80℃
	濕度	使用環境：0~95%RH不結露
	濕度	存儲環境：0~95%RH不結露
	海拔	最高3,700m
交流適配器	輸入	交流100~240V, 50/60Hz，最大1.5A
電池	類型	可充電鋰電池
	輸出	約為直流14.4V / 6,380mAh
	容量	約為165次熔接和加熱循環
	溫度	充電環境：0~30℃
	溫度	存儲環境：-20~30℃
	電池壽命	約為500次充電循環
顯示	液晶顯示器	5英寸TFT彩色觸摸屏
顯示	放大倍數	約為20倍：12芯帶狀光纖，60倍：單芯光纖
照明	V形槽	LED燈
接口	PC連接	USB2.0 Mini-B，支持因特網聯網遠程升級
	電源輸出	USB2.0 Type A 約為DC5V / 500mA
	帶狀光纖熱剝除鉗	Mini DIN 6pin 直流12V，最大1A
	無線通信	Bluetooth 4.1 LE
數據存儲	熔接模式	100個熔接模式
	加熱模式	30個加熱模式
	熔接結果	20,000個熔接結果
	熔接影像	100個影像
三防性能	防震	76cm高度六方向的自由墜落
	防雨	降水量在10mm/hr的情況下10分鐘
	防塵	暴露于灰塵中（0.1~500μm大小的硅酸鋁顆粒）

配置清單

主機及附件
說明	型號	數量
熔接機主機	88R12	1臺
電池	BTR-15	1塊
交流適配器	ADC-20	1個
交流電源線	ACC-17	1根
高精度光纖切割刀	CT50	1把
帶狀光纖熱剝除鉗	RS02	1把
光纖夾具	FH-70-XX	2對
備用12芯光纖V型槽	VG12-01	1副
備用電極棒（在備用V型槽上）	ELCT2-16B	1對
酒精泵	AP-02	1個
內六角螺絲刀	HEX-01	1把
V型槽清潔刷	VCB-01	1把
USB數據線	USB-01	1根
快速指導手冊	QRG-03	1份
攜帶箱/工作臺	CC-39	1個
左側工作托盤	WT-09L	1個
右側工作托盤	WT-09R	1個
工作托盤冷卻架	JP-09	1個
三腳架螺絲	TS-03	2個
攜帶箱背帶	ST-03	1根
熔接機背帶	ST-02	1根

可選配件
說明	型號	備注
光纖夾具	FH-70-250	直徑250μm的涂覆層
	FH-70-900	直徑900μm的涂覆層
	FH-70-2	2芯帶狀光纖
	FH-70-4	4芯帶狀光纖
	FH-70-8	8芯帶狀光纖
	FH-70-12	12芯帶狀光纖
	FH-70-12PC	對應12芯帶狀光纖轉換間距
	FH-FC-20	2mm直徑尾纖
	FH-FC-30	3mm直徑尾纖
	FH-60-LT900	900μm松套管光纖
直流適配器	DCA-03
直流電源線	DCC-20	用于和汽車點煙器連接
直流電源線	DCC-21	用于和汽車電池連接
