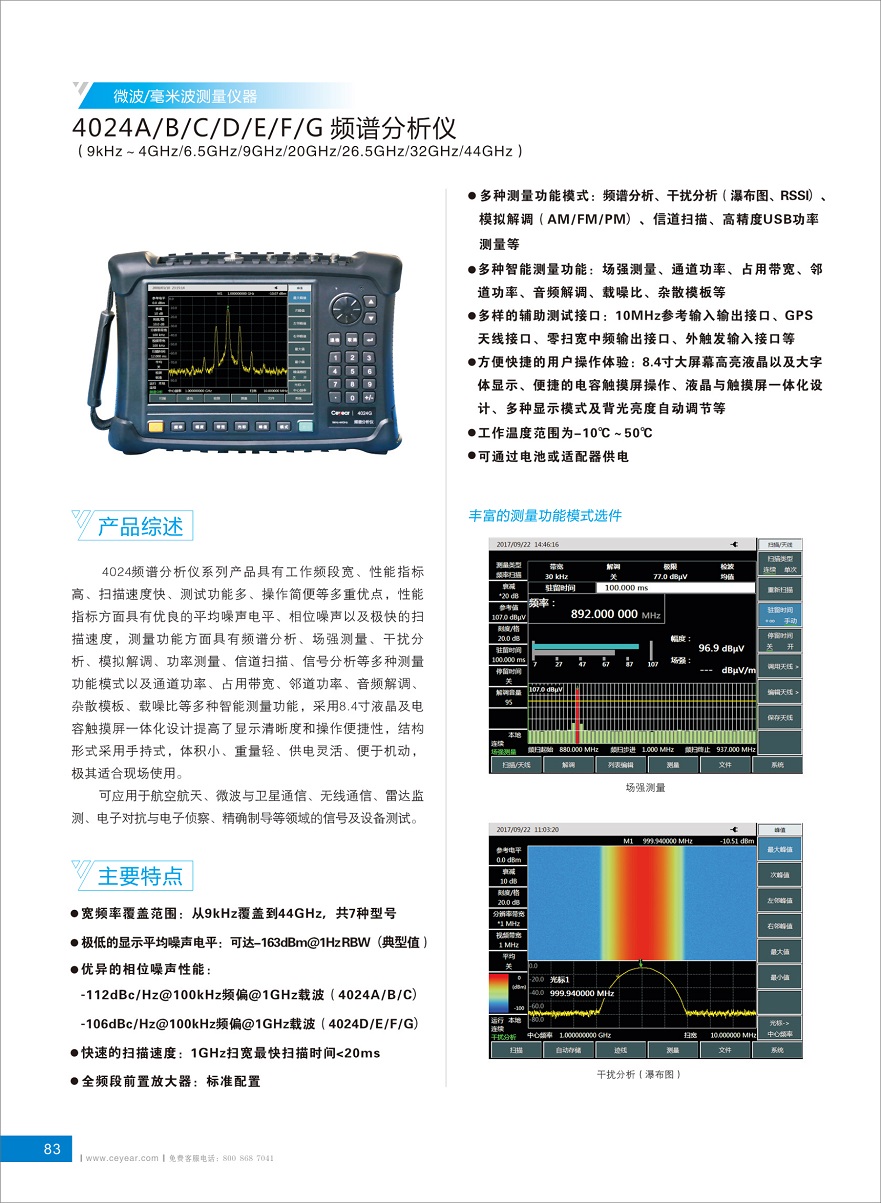

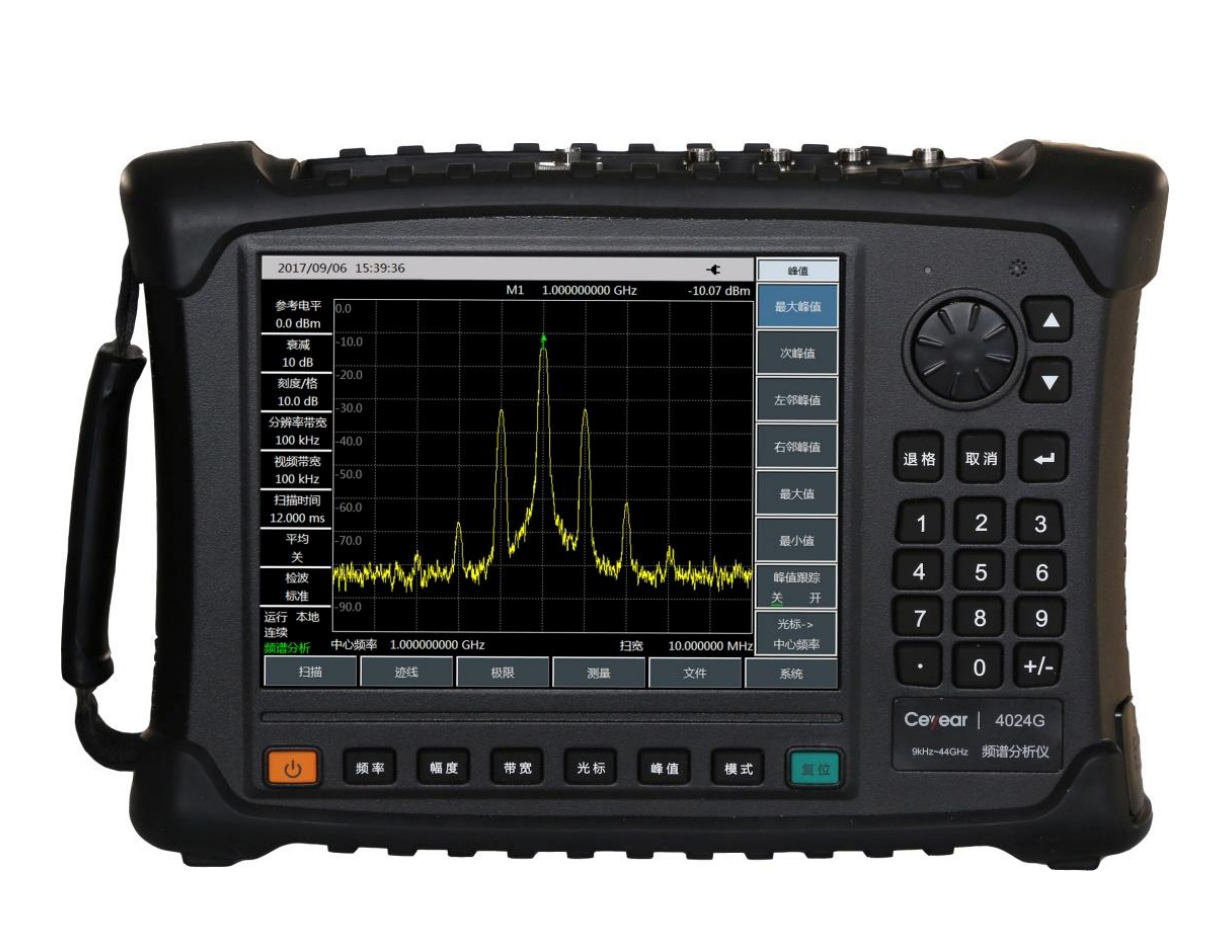

TelcomWay 中電科41所 4024A/B/C/D/E/F/G頻譜分析儀

產品綜述

4024頻譜分析儀系列產品具有工作頻段寬、性能指標高、掃描速度快、測試功能多、操作簡便等多重優點，性能指標方面具有優良的平均噪聲電平、相位噪聲以及極快的掃描速度，測量功能方面具有頻譜分析、場強測量、干擾分析、模擬解調、功率測量、信道掃描、信號分析等多種測量功能模式以及通道功率、占用帶寬、鄰道功率、音頻解調、雜散模板、載噪比等多種智能測量功能，采用8.4寸液晶及電容觸摸屏一體化設計提高了顯示清晰度和操作便捷性，結構形式采用手持式，體積小、重量輕、供電靈活、便于機動，極其適合現場使用。

可應用于航空航天、微波與衛星通信、無線通信、雷達監測、電子對抗與電子偵察、精確制導等領域的信號及設備測試。

功能特點

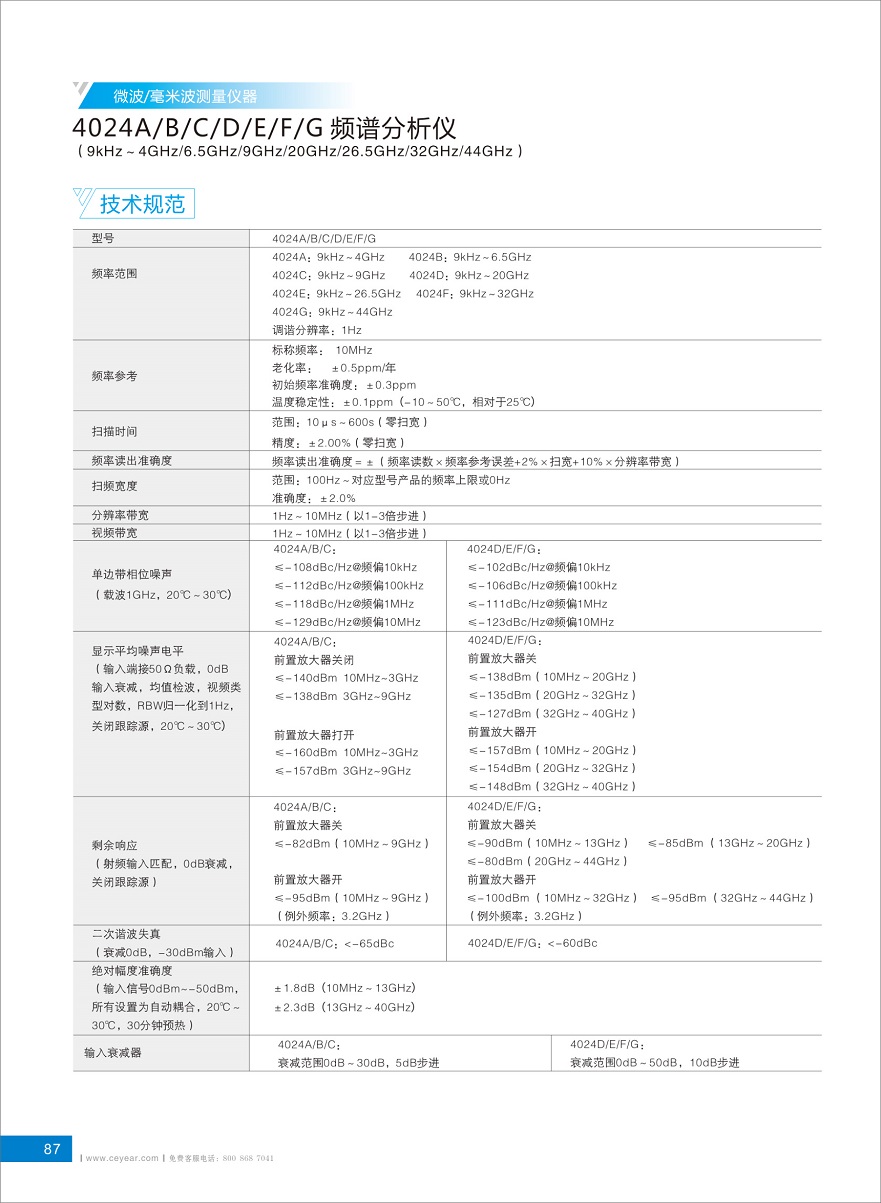

• 寬頻率覆蓋范圍：從9kHz覆蓋到44GHz，共7種型號

• 極低的顯示平均噪聲電平：可達-163dBm@1Hz RBW（典型值）

• 優異的相位噪聲性能：

        -112dBc/Hz@100kHz頻偏@1GHz載波（4024A/B/C）

        -106dBc/Hz@100kHz頻偏@1GHz載波（4024D/E/F/G）

• 快速的掃描速度：1GHz掃寬最快掃描時間<20ms

• 分辨率帶寬：1Hz～10MHz

• 全頻段前置放大器：標準配置

• 多種測量功能模式：頻譜分析、場強測量、干擾分析（瀑布圖、RSSI）、模擬解調（AM/FM/PM）、信道掃描、高精度USB功率測量、信號分析等

• 多種智能測量功能：場強測量、通道功率、占用帶寬、鄰道功率、音頻解調、載噪比、雜散模板等

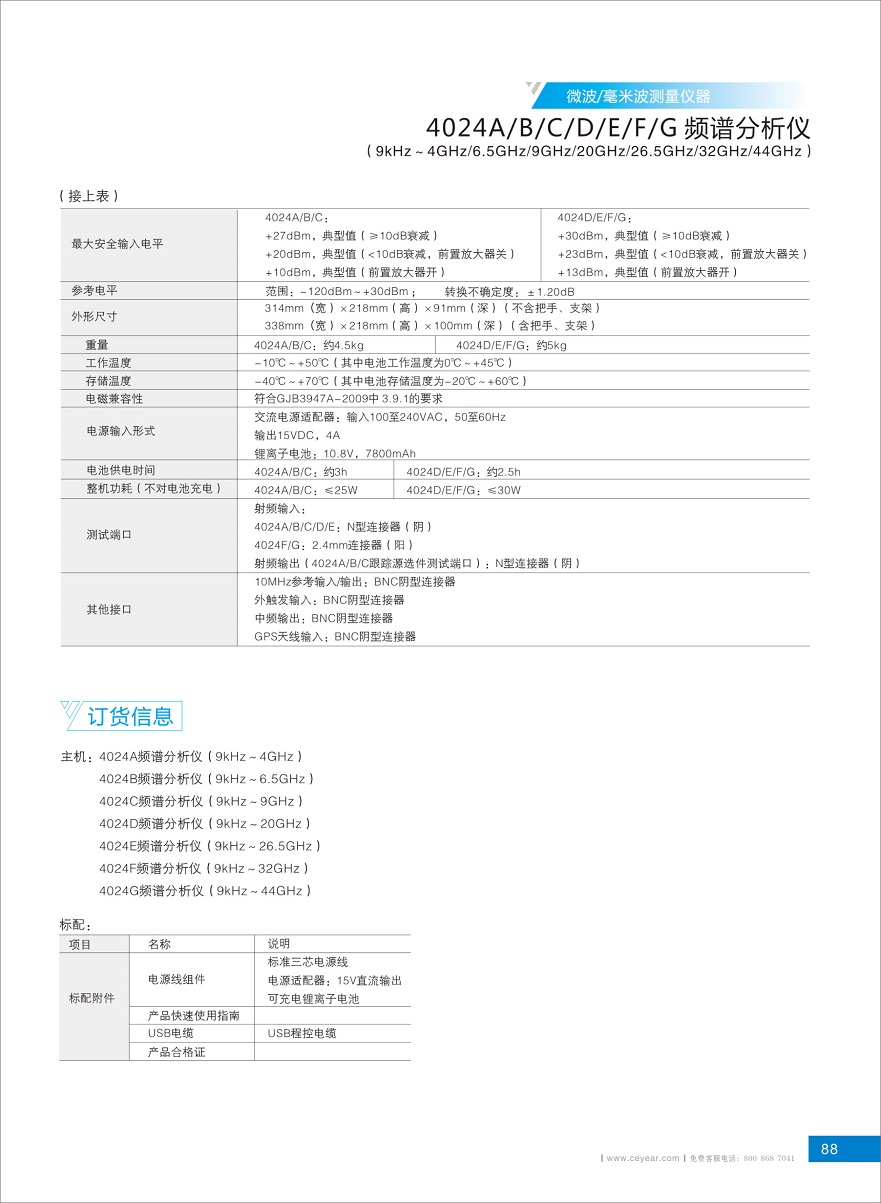

• 多樣的輔助測試接口：10MHz參考輸入輸出接口、GPS天線接口、零掃寬中頻輸出接口、外觸發輸入接口等

• 方便快捷的用戶操作體驗：8.4寸大屏幕高亮液晶以及大字體顯示、便捷的電容觸摸屏操作、液晶與觸摸屏一體化設計、多種顯示模式等

• 工作溫度范圍為-10℃～50℃

• 可通過電池或適配器供電

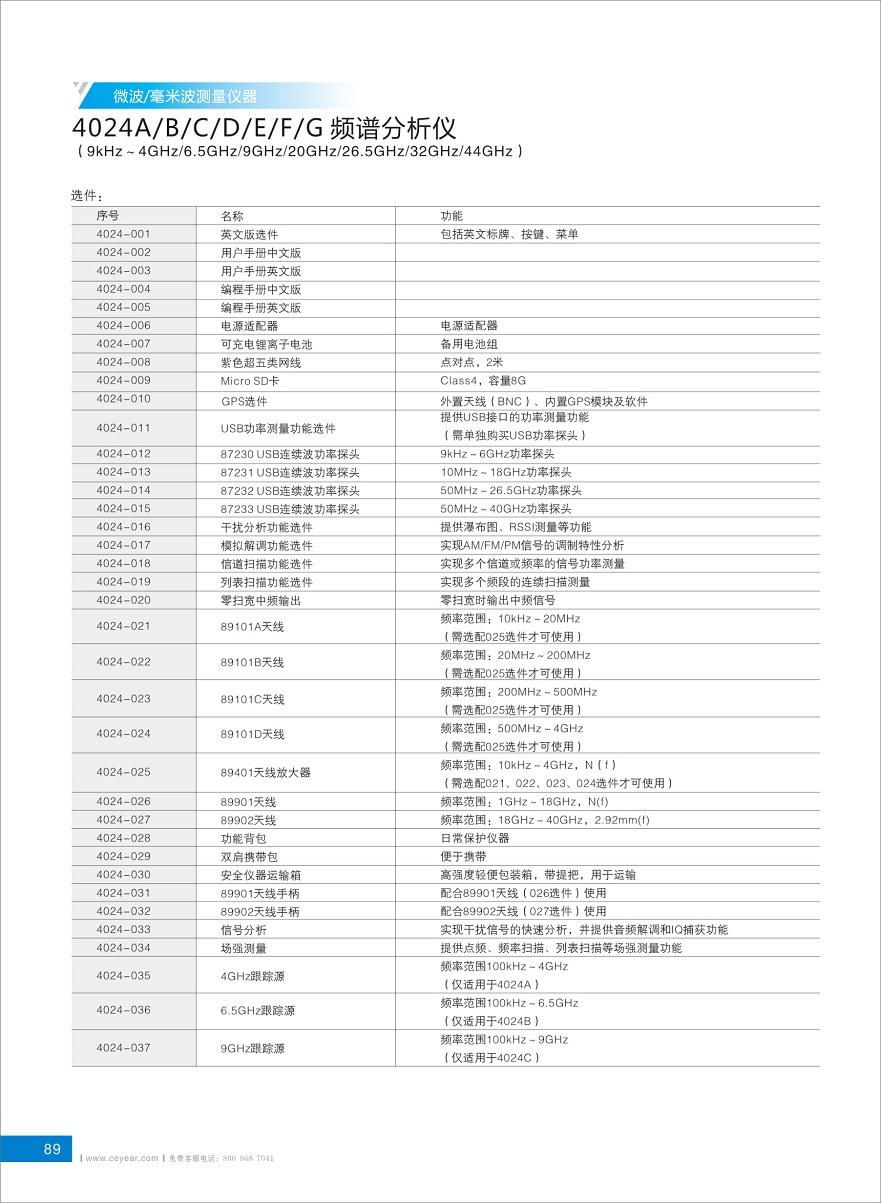

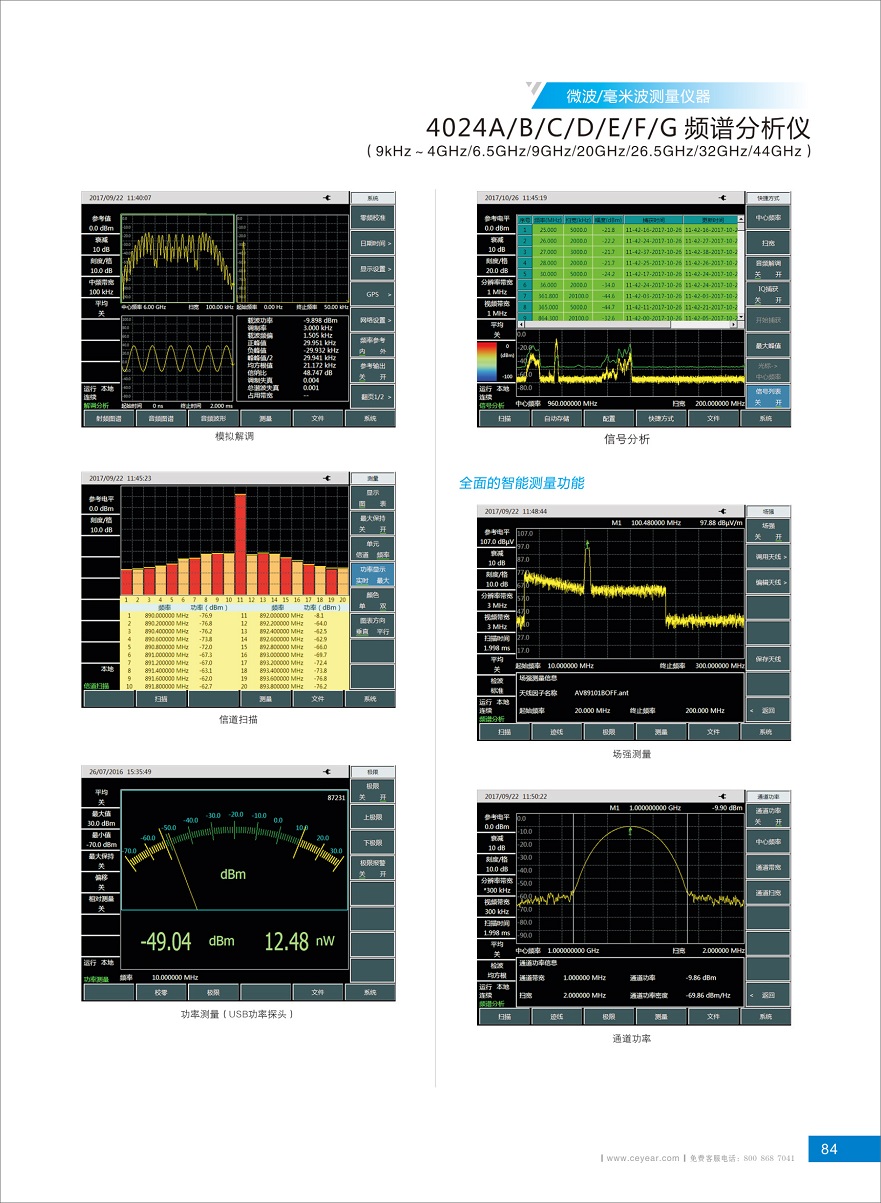

豐富的測量功能模式選件

場強測量

干擾分析（瀑布圖）

模擬解調

信道掃描

功率測量（USB功率探頭）

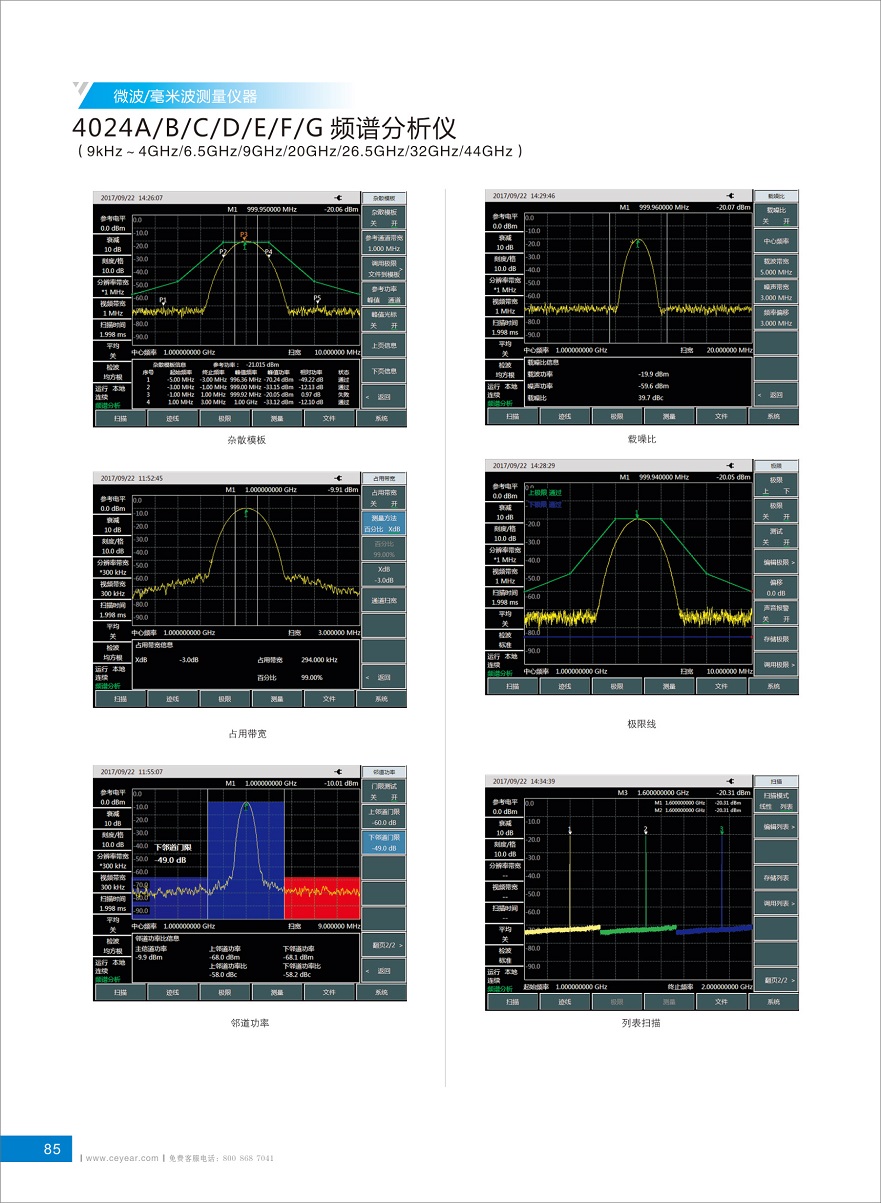

全面的智能測量功能

場強測量

通道功率

占用帶寬

鄰道功率

雜散模板

載噪比

極限線

列表掃描

多跡線

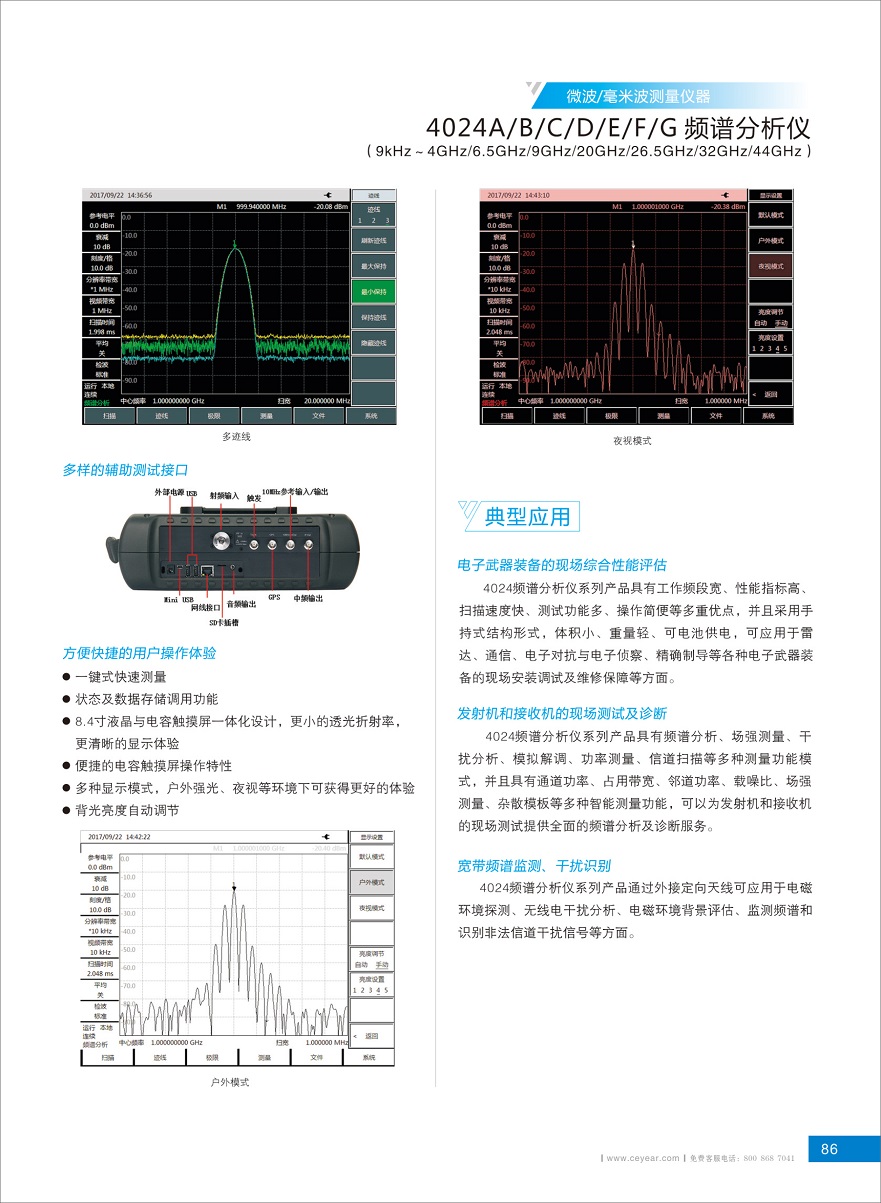

多樣的輔助測試接口

方便快捷的用戶操作體驗

• 一鍵式快速測量

• 狀態及數據存儲調用功能

• 8.4寸液晶與電容觸摸屏一體化設計，更小的透光折射率，更清晰的顯示體驗

• 便捷的電容觸摸屏操作特性

• 多種顯示模式，戶外強光、夜視等環境下可獲得更好的體驗

• 背光按鍵

戶外模式

夜視模式

典型應用

電子武器裝備的現場綜合性能評估

4024頻譜分析儀系列產品具有工作頻段寬、性能指標高、掃描速度快、測試功能多、操作簡便等多重優點，并且采用手持式結構形式，體積小、重量輕、可電池供電，可應用于雷達、通信、電子對抗與電子偵察、精確制導等各種電子武器裝備的現場安裝調試及維修保障等方面。

發射機和接收機的現場測試及診斷

4024頻譜分析儀系列產品具有頻譜分析、干擾分析、模擬解調、功率測量、信道掃描等多種測量功能模式，并且具有通道功率、占用帶寬、鄰道功率、載噪比、場強測量、雜散模板等多種智能測量功能，可以為發射機和接收機的現場測試提供全面的頻譜分析及診斷服務。

寬帶頻譜監測、干擾識別

4024頻譜分析儀系列產品通過外接定向天線可應用于電磁環境探測、無線電干擾分析、電磁環境背景評估、監測頻譜和識別非法信道干擾信號等方面。
