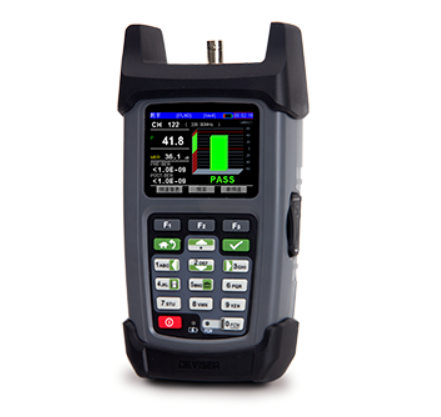

TelcomWay DS2000系列經濟型數字電視測試儀場強儀

發布時間：2021-12-01人氣：158

DS2000系列經濟型數字電視測試儀場強儀是一款多功能的儀器，支持數字電視和模擬電視信號測量。為配合三網融合業務的開展，對上一代產品進行了全面升級。

主要特點
? 數字電視關鍵指標分析：平均功率，MER，BER，星座圖和BER 統計；
? 模擬電視關鍵指標分析：電平、V/A、HUM 測試和載噪比；
? 自動學習頻道表，最多支持 20 個頻道表；
? 通過門限設置，在測量界面自動判斷測試結果通過 / 失敗；
? Toolbox 管理軟件幫助用戶快速配置設備；
? 升級顯示屏為彩色液晶顯示器；
? 配備 USB Micro B 2.0 接口，直接使用手機的 USB 充電線纜即可和 PC 連接，傳輸數據；
? 配備以太網口，支持 Ping 測試（僅 DS2000C）；
? 光功率測試功能選件；
? 可視故障定位儀功能選件；
? TDR 測試功能選件（僅 DS2000C）。

功能對比表

功能指標	DS2000A	DS2000B	DS2000C
頻率范圍	5~870MHz	5~870MHz	5~1052MHz
通過/失敗判斷	×	√	√
星座圖	×	×	√
BER統計	×	×	√
HUM	×	×	√
載噪比	×	×	√
光功率計	選件	選件	選件
VFL	選件	選件	選件
TDR	×	×	選件
網口	×	×	√

注：DS2000C的三個選件光功率計，VFL，TDR中，只能同時選兩個。

產品指標

頻譜分析
頻率范圍	5MHz~870MHz(DS2000A/B)；5MHz~1052MHz(DS2000C)
掃寬	掃寬12.5MHz, 25MHz, 62.5MHz, 全掃寬（DS2000A/B固定為12.5MHz）
頻道掃描
掃描頻道數量	最多160個頻道
刻度	1,2,5,10dB/格
縮放	1X,2X,3X,4X,5X 共5級
模擬電視
支持標準	PAL、NTSC和FM廣播（單頻率）
電平指標	范圍-30dBmV to +60dBmV，精度±2dB，分辨率0.1dB
頻率指標	5MHz~870MHz(DS2000B)；5MHz~1052MHz(DS2000C)，精度±50ppm，分辨率10kHz
分辨率帶寬	280kHz
C/N	>50dB（僅DS2000C）
HUM 測量范圍	2% to 15%（僅DS2000C）
數字電視
功率電平	范圍+30dBμV to +120dBμV，精度±2dB，分辨率0.1dB
頻率指標	46MHz~870MHz(DS2000A/B)；6MHz~1052MHz(DS2000C)，精度±50ppm，分辨率10kHz
支持類型	ITU-T J.83 Annex A, B & C
QAM解調	Annex A：QAM 16/32/64/128/256 Annex B&C：QAM64/256
交織深度	128x1~128x4(J.83B)；12x17(J.83A/C)
符號率范圍	4MS/sec ~ 7MS/sec
MER	41dB，精度±2dB
BER	1E-3 to 1E-9
星座圖顯示模式	ITU-T J.83 Annex A：16，32，64，128，256 QAM ITU-T J.83 Annex B：64，256 QAM （僅DS2000C支持星座圖顯示）
線性電壓測量
范圍	0V 到 100V (AC/DC)，精度 ±2V
光功率測量（選件）
測量精度	±0.23dB（±5%）
探頭類型	InGaAsΦ300μm
動態范圍	-50dBm ~ +27dBm
線性度	0.07dB/10dB
分辨率	0.01dBm、mW、μW、nW
測量波長	850nm、980nm、1300nm、1310nm、1490nm、1550nm、1610nm
接頭	FC/SC/ST通用光適配器
TDR技術指標（僅DS2000C）
測量范圍/精度	5m～1200m，精度：當前測量量程的±1％
其他
射頻輸入	75Ω
USB	USB Micro B 2.0
以太網口	10/100M（僅DS2000C）
顯示	2.8” 320x240 TFT LCD
AC/DC 適配器	AC 100V to 240V 50-60Hz，DC 15V/0.9A
電池	7.4V1.6Ah（DS2000B）、7.4V2.5Ah（DS2000C）
充電/工作時間	5 小時/>5小時
環境溫度	工作溫度：-10 ~ +40℃/存儲溫度-20 ~ +70℃
尺寸（W×H×L）	200mm × 106mm × 54mm
重量	大約600 克
