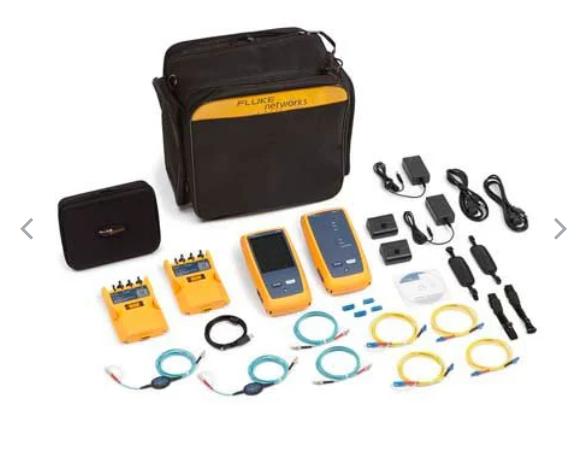

福祿克FLUKE CertiFiber?光纖損耗測試套件

功率表規格

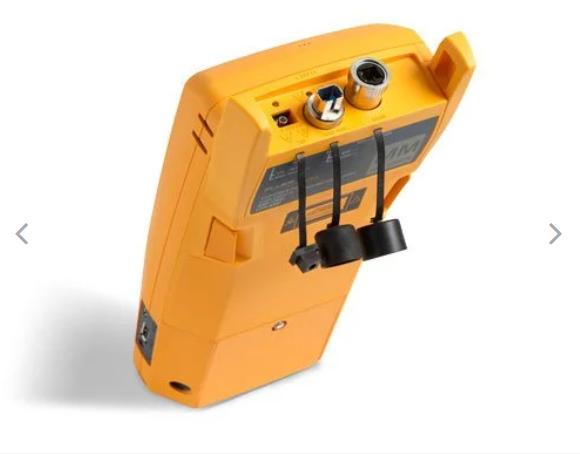

輸入連接器

可互換的接頭適配器（LC 標準、SC、ST 和 FC 可選）

探測器類型

InGaAs

波長

850 nm、1300 nm、1310 nm、1550 nm

功率測量范圍

0 dBm 至 -65 dBm (850 nm) 0 dBm 至 -70 dBm（所有其他波長）

功率測量的不確定性1,2

< +/- 5% +/- 32 pW

測量的線性度3

< ± 0.1 dB

重新校準周期

一年

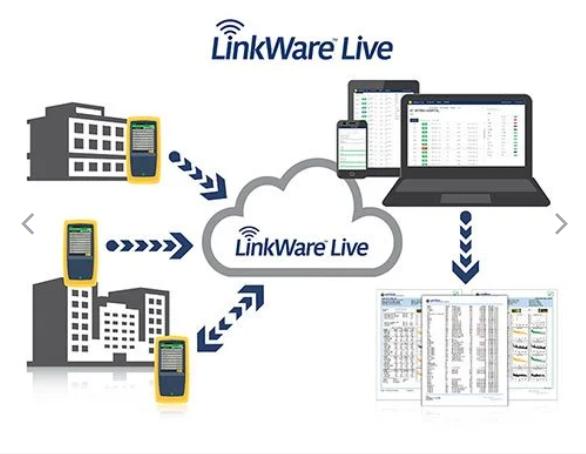

集成 Wi-Fi

符合 IEEE 802.11 a/b/g/n 要求；雙頻（2.4 GHz 和 5 GHz）

1. +/- 100 pW @ 850 nm 2。在以下條件下：光功率水平 100 μW (-10 dBm)，連續波 (CW)，吸收功率 850 nm 和 1310 nm。發散光束，50/125 μm 時 NA = 0.20，9/125 時 μm NA = 0.14。環境溫度 23° ± 1°C。帶陶瓷插芯的 SC/UPC 連接器。5 分鐘預熱后。符合 NIST 的要求。3. 850 nm 和 1310 nm 時為 -3 dBm 至 -55 dBm。環境溫度 23° ± 1°C。5 分鐘預熱后。

損耗/長度規格（待續）

光源波長

850 nm、1300 nm、1310 nm、1550 nm

功率測量范圍

0 dBm 至 -65 dBm (850 nm) 0 dBm 至 -70 dBm（所有其他波長）

功率測量的不確定性1，2

< +/- 5% +/- 32 pW

測量的線性度3

< ± 0.1 dB

重新校準周期

一年

1. +/- 100 pW @ 850 nm 2。在以下條件下：光功率水平 100 μW (-10 dBm)，連續波 (CW)，吸收功率 850 nm 和 1310 nm。發散光束，50/125 μm 時 NA = 0.20，9/125 時 μm NA = 0.14。環境溫度 23° ± 1°C。帶陶瓷插芯的 SC/UPC 連接器。5 分鐘預熱后。符合 NIST 的要求。3. 850 nm 和 1310 nm 時為 -3 dBm 至 -55 dBm。環境溫度 23° ± 1°C。5 分鐘預熱后。

所選規范

可視故障定位器 (VFL)

標題

要求

輸出功率

>-5 dBm <0 dBm SMF-28 單模光纖連續波 SC/UPC 連接器

工作波長

650 nm 額定

輸出模式

連續波
脈沖模式（2 Hz - 3 Hz 閃爍頻率）

接頭適配器

2.5 mm 通用

激光安全

II 類 CDRH
超過操作溫度范圍

環境規格

標題

要求

操作溫度

-10° C 至 45° C

貯存溫度

-10° C 至 +60° C

相對工作濕度
% 相對濕度，無冷凝

0 % - 90 %，32 °F - 95 °F (0° C - 35° C)
0 % - 70 %，95 °F - 113 °F (35° C - 45° C)

振動

隨機、2 g、5 Hz-500 Hz

沖擊

1 米跌落試驗（無論是否帶有模塊和適配器）

安全

CSA C22.2 No. 1010.1：1992
EN 61010-1 第 1 版 + 第 1 次修訂，2

污染等級

2

海拔

工作時：4,000 米；貯存時：12,000 米

EMC

EN 61326–1
